Centro de mecanizado de 5 ejes

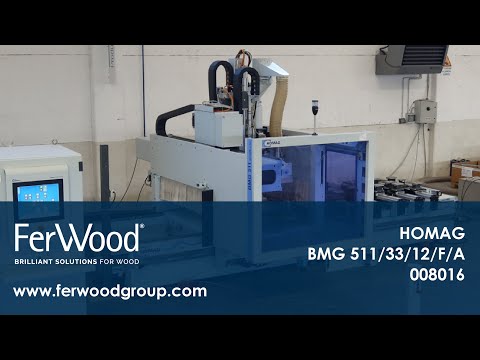

HOMAG BMG 511/33/12/F/A

Estado: bueno (usado), Centro de trabajo de control numérico para operaciones de taladrado y fresado en paneles de madera, materiales derivados, materiales plásticos y aleaciones no ferrosas. Preciso y de alta fiabilidad, gracias a componentes de alta calidad, es ideal tanto para artesanos como para empresas industriales que deseen aumentar la flexibilidad y la calidad de producción. La estructura portante está formada por una única base de carpintería electrosoldada, fabricada con chapa de acero de alto espesor. CARACTERÍSTICAS TÉCNICAS: • Rango de trabajo en X – Y – Z: mm. 6.170 x 1.380 x 180 h • Recorrido ejes X – Y – Z: mm. 6.635 - 1.780 - 250 • Velocidad de los ejes X-Y-Z: m/min. 100 - 100 - 30 • Encimera de 10 barras • Carritos de bar: 3 • Módulos de vacío: 3 por barra • Mecanizado pendular hasta 2.975 mm. • 2 campos de trabajo independientes que permiten el procesamiento simultáneo de 2 piezas idénticas, reflejadas o diferentes • Fácil posicionamiento de piezas pesadas y paneles grandes con el dispositivo de elevación • Mecanizado de las cinco caras de la pieza • Máquina de "cuello de cisne" • Unidad de fresado HSD • Refrigeración por aire • Inversores • Almacén de herramientas: 1 a 10 posiciones Ncedpstuxa Hofx Ahxsl • Unidad de perforación • Husillos de perforación verticales en X=7, en Y=7 • Husillos de perforación horizontales en X=2+2, en Y=1+1 • Cuchilla integrada de 120 mm. • Sistema de control: NC 500 basado en PC • Facilidad de programación • Importación de archivos • Teclado/consola de control remoto • Teleservicio y videodiagnóstico: solución en tiempo real • Lubricación automática de las guías • Bomba de vacío: no. 2 x 100 mch Cinta transportadora de virutas • Tubería de succión centralizada • Boquillas de succión: 1 x Diam. 250 milímetros. • Dispositivos de seguridad • Bandas laterales para proteger al grupo • Protecciones perimetrales con puerta de acceso • Potencia total instalada: Kw 25 • Consumo de aire comprimido: NI/1' 400 • Presión de funcionamiento: Bar 6,5/7,5 • Consumo de aire para succión: mc/h 3816 • Tamaño de la máquina: mm. 8.300 x 4.020 x 2.730h • Peso de la máquina: KG 4.100 + 600 Cuadro Eléctrico • Documentación de la máquina: manual de uso y mantenimiento, manual de software, catálogo de repuestos, esquema eléctrico, declaración CE de conformidad.

Estado: usado, Año de fabricación: 2008, Máquina de segunda mano Año de fabricación: 2008 Estado: bien cuidada, con mantenimiento regular (último mantenimiento realizado por Homag en 11/2024) Equipamiento y datos técnicos: Espesor mínimo de la pieza: 12 mm Espesor máximo de la pieza: 60 mm Dimensiones mínimas de la pieza (L×A): 240 × 55 mm (con espesor de 22 mm) / 100 mm (con espesor de 60 mm) Espesor mínimo de canto: 0,3 mm (material en rollos) / 0,4 mm (tiras) Espesor máximo de canto: 3 mm (material en rollos) / 20 mm (tiras) Velocidad de avance: continuamente regulable 18–25 m/min (controlada por frecuencia) Tipo de adhesivo: adhesivo termofusible EVA Aplicación del adhesivo (baño/cartucho/boquilla): unidad de fusión con depósito para granulados Volumen del adhesivo/tamaño del cartucho: depósito de granulado, capacidad de fusión de 18–35 kg/h, nivel regulado Tiempo de calentamiento: aprox. 8–10 min Revistero de cantos (plazas): 2 rollos (cambio automático de rollos) Cambio automático de canto: sí (automático por PC22, conmutable manualmente) Pre-fresado: 2 × 1,5 kW, 200 Hz, 12 000 rpm, regulación neumática Zona de presión: 1 rodillo de preprensa Ø 150 mm + 6 rodillos de postprensado Ø 70 mm, ajuste automático Retestado de extremos: unidad de corte HL84, 2 × 0,8 kW, regulación neumática (chaflán/recto) Fresado a ras: por medio de la unidad de prefresado, regulación neumática Fresado de radios: Unidad de fresado de forma FK13, cambiador automático de herramienta de 8 posiciones (R = 2 mm) Chaflán / Perfilado: sí, por FK13 regulable neumáticamente Nedpfx Ahowx Aaqexscl Raspador: integrado en la unidad multiacondicionadora MN21 Pulido: Unidad de pulido en el módulo de acabado FA11 Unidad de recanteado: unidad de fresado KAL310/A20/S2, 2 × 3 kW Precalentamiento de la pieza: disponible Dispositivo de pulverización de agente separador: superior/inferior, modelo 2929 (F.01) Bocas de aspiración: varias Ø 100 mm (aspiración individual por unidad) Control: power control PC22 (PC industrial, woodCommander con Win XP embedded) Tensión de funcionamiento: 400 V, 50 / 60 Hz CE / Normas: conforme a la CE según Directiva 98/37/EC Dimensiones / Espacio requerido: aprox. 8.000 × 1.400 × 1.600 mm Peso: aprox. 3.000 kg ¡El sistema de transporte de retorno visible en las imágenes no está incluido en el suministro! Disponibilidad: inmediata Ubicación: 63934 Röllbach

Estado: nuevo, Año de fabricación: 2025, RLA 400 VIBER Capacidad 11300 m3 Capacidad ~ 11.300 m3/h Potencia del motor 11 kW / 15 CV velocidad 3000 rpm Velocidad de succión 32 m/s Diámetro de la boquilla de succión 355 mm Material de filtro de poliéster permeabilidad del filtro 5 micras Tamaño del filtro 160 x 935 mm Número de filtros 58 Contenedor para chips tamaño 500 x 500 x 600 mm - 3 piezas voltaje 380V Dimensiones 1000 x 3000 x 2300 mm peso 630 kg Nivel de sonido 85 dB sin conexión / 70 dB con conexión + 850 euros para los modelos con extintor (Safe System) + 1350 euros para los modelos con inwerter (control de velocidad) Njdpfx Aolkd Tfohxecl

Estado: usado, Año de fabricación: 2021, Recorridos (X, Y, Z) 4062, 2,922,660 mm Número de husillos de cabezal de taladro vertical: 13 und. Número de husillos de cabezal de taladro horizontal: 6 und. Número de herramientas: 27 und. Número de agregados de fresado: 1 und. Área de trabajo: 3200, 1500, 200 mm Potencia del motor: 12 kW Control: BECKHOFF MASTERWOOD Project 385 (Winner) ---- Máquina de exposición, año de fabricación 2021, disponible de inmediato, con garantía de máquina nueva por parte del fabricante. Centro de mecanizado CNC de 5 ejes en construcción tipo pórtico para su uso en equipamiento de interiores, puertas, escaleras, opcionalmente ampliable con prensores para madera maciza para trabajo de marcos y ventanas de arco. Resumen breve: ---- Área de trabajo: X = 3200 mm; Y = 1500 mm; Z = 200 mm 1 uds. husillo de alto rendimiento 5 ejes, 12 kW, con interfaz HSK 63 F 1 uds. cabezal de taladrado fijo con 19 husillos y con 7 husillos verticales individuales dirección X y con 6 husillos verticales individuales dirección Y con 2 husillos horizontales dobles dirección X y 1 husillo horizontal doble en Y Unidad de sierra integrada en el cabezal de taladro 27 posiciones de cambio de herramienta: Cambiador de herramientas tipo carrusel con 22 espacios y distancia de 102 mm Revista lineal de herramientas para 5 herramientas grandes de gran diámetro Mesa de trabajo original SCHMALZ sin tubos. Mesa consola con 6 travesaños Dispositivo elevador de piezas de trabajo Dispositivo automático de medición de longitud de herramienta. 12 uds. ventosas de vacío originales Schmalz 114 x 140 mm, altura = 125 mm Nedexmk Atepfx Ahxscl 1 uds. bomba de vacío Becker 100m3/h 1 uds. cinta transportadora de virutas Software de diseño Masterwork: 2D-Wop para aplicaciones estándar en mecanizado de tableros/interiores, arco, puertas Master 3D nivel 2: para mecanizados más complejos, opcionalmente ampliable para interpolación completa de 5 ejes Preparado para el uso de prensor para madera maciza (arco), prensor opcional disponible si es necesario posteriormente Técnica según descripción detallada adjunta ---- Precio total en esta configuración ex works Oberkochen: a consultar ---- Transporte y puesta en marcha bajo consulta Opciones para fabricación de marcos/arcos con recargo: ----- Anillo de referencia para instalación de elementos de conducción de virutas en husillos electro-mandril de 5 ejes con interfaz HSK 63F: 410,00 euros Kit básico para sujeción de elementos curvos - 6 prensores neumáticos con dos movimientos para elementos curvos: 7.090,00 euros (especificaciones técnicas según fabricante, sin garantía) Elementos de conducción de virutas, precio por unidad: 460,00 euros Todos los precios indicados son netos, más IVA. (especificaciones técnicas según fabricante, sin garantía)

Estado: usado, número de máquina/vehículo: 008184, Área de trabajo eje X: 8185 mm Área de trabajo eje Y: 1550 mm Ncedpew Tivgsfx Ahxsl Superficie de trabajo: Con soportes de consola por vacío Potencia del husillo principal: 13 kW Número de ejes controlados: 5 ejes Número de posiciones de herramienta: 22

Estado: listo para usar (usado), Características técnicas Mecanizado X 3180, Y 1340 Capacidad de perforación X 3405, Y 1260 Nsdpjtqka Tefx Ahxjcl Bloqueo neumático Electro mandril de 3 ejes HSK63 12 KW Desplazamiento 0-100 m / min 0-90 ° hoja de ranurado grupo Unidad de perforación vertical de 14 pines, horizontal de 6 pines, armario de control con pantalla de 15 pulgadas incluido SOFT y control Máquina para ser reiniciado Nombre de ventouses12 Nombre de poutres6 Características de usoBomba de vacío Capacidad bomba de vacío100 m3/h Potencia y motores Dimensiones

Estado: usado, Año de fabricación: 2016, MORBIDELLI AUTHOR M400 CARACTERÍSTICAS PRINCIPALES UNIDAD DE MECANIZADO DE 5 EJES "PRISMA: CALIDAD Y PRODUCTIVIDAD AL MÁS ALTO NIVEL SOFTWARE XILOG MAESTRO: PROGRAMACIÓN MATIC EXTREMADAMENTE SIMPLE" MESA DE TRABAJO: UN POSICIONAMIENTO PARA MÚLTIPLES OPERACIONES DE MECANIZADO DATOS TÉCNICOS AUTHOR M400 EJES Área de trabajo eje X (tope interior) mm 3.680 Área de trabajo eje Y (máx. pieza cargable en topes traseros) mm 1.680 Paso de pieza Z / número de ejes Z mm 170 / 1 Longitud de pieza con mecanizado pendular mm 1.650 Velocidad de desplazamiento ejes X-Y Pro-Speed m/min 85 Velocidad eje Z m/min 30 INSTALACIÓN Potencia instalada KVA 62÷82 Requerimiento de aire comprimido NL/min 400 Requerimiento de aire de extracción CARACTERÍSTICAS GENERALES Centro de taladrado y fresado con control CNC en diseño de pórtico y mesa de trabajo con soportes para piezas, para realizar: - taladrado vertical sobre la superficie del panel - taladrado horizontal en los cuatro lados de la pieza - fresado de ranuras con fresa de disco - trabajos de fresado en general 3-4-5 ejes ESTRUCTURA DE LA MÁQUINA La estructura básica es una construcción monolítica hecha de acero de paredes gruesas. Está reforzado mediante refuerzos soldados a lo largo de toda la bancada de la máquina, lo que lo hace extremadamente estable. La forma de mesa utilizada, con una base amplia, es el secreto para garantizar una precisión y estabilidad duraderas. La disposición de la máquina permite al usuario un flujo de trabajo óptimo con un mínimo de requisitos de espacio. El soporte del portal móvil está construido a partir de un monobloque sólido. Se posiciona en dirección X sobre guías rectificadas prismáticamente mediante correderas de bolas recirculantes. En este transportador de unidad móvil, la unidad de trabajo está montada sobre guías prismáticas rectificadas y correderas de bolas recirculantes. MOVIMIENTO El movimiento de todos los ejes se realiza sobre guías lineales prismáticas de gran sección y rodamientos de bolas recirculantes con gran superficie de contacto, que garantizan un deslizamiento óptimo incluso a las más altas velocidades y aceleraciones. El posicionamiento preciso y rápido del pórtico móvil (eje X) se consigue mediante piñón y cremallera con dientes oblicuos. Los tornillos de recirculación de bolas de gran sección transversal garantizan un posicionamiento preciso de la unidad de trabajo a lo largo del pórtico móvil (ejes Y y Z). MOTORES, ACCIONAMIENTOS Y CONVERTIDORES La dinámica mecánica perfecta y la máxima precisión de posicionamiento están controladas por accionamientos de alta calidad y motores sin escobillas, diseñados para alcanzar velocidades de hasta 90 m/min garantizando al mismo tiempo la mejor calidad de acabado. CONTROL La unidad de control consiste en un control numérico para fresadoras y taladros con interfaz gráfica de usuario “Xilog Maestro” basado en el sistema operativo Windows 7 Office. Pantalla LCD a color de 17 pulgadas. Teclado QWERTY. Panel de control inclinable. Interfaz de máquina con el software Xilog Maestro. Características de Xilog Maestro Programación Programación gráfica paramétrica Importación de archivos DXF (geometrías 2D; SPLINE, POLYLINE 3D), interpolación lineal o circular en tres ejes, lineal en el espacio, espiral en el plano seleccionado. Programación con ayudas gráficas y sintácticas para operaciones de taladrado y fresado Optimización automática de operaciones de taladrado y ciclos de cambio de herramienta Posibilidad de despla Nsdpfoxnldbex Ahxscl

Estado: usado, número de máquina/vehículo: 008011, Recorrido de trabajo eje X: 6200 mm Recorrido de trabajo eje Y: 1935 mm Superficie de trabajo: Con soportes de consola de vacío Potencia del husillo principal: 10,5 kW Número de ejes controlados: 4 ejes Njdpfswu Af Eex Ahxecl Número de husillos de taladrado: 40 Número de posiciones de herramientas: 22

Estado: nuevo, Año de fabricación: 2025, Funcionalidad: totalmente funcional, La sierra escuadradora Cormak MJ45-KB4 con incisor es una herramienta avanzada, también conocida como escuadradora con incisor. Es la solución ideal para cortar y procesar diversos tipos de materiales, principalmente madera, tableros de partículas, MDF y otros materiales derivados de la madera. Construcción y diseño: La Cormak MJ45-KB4 es una máquina para trabajar madera de construcción robusta, con un bastidor de acero resistente que proporciona estabilidad durante el trabajo. La gran mesa de trabajo se desliza sobre barras de acero endurecido, con una longitud de carro de 3200 mm, y con unidades de corte montadas sobre la misma, garantizando eficiencia y precisión en el funcionamiento. Unidad de corte principal: Incisor: Uno de los elementos clave de esta sierra es el incisor, que sirve para eliminar la tensión interna en la madera mediante un corte previo en la parte inferior de la tabla. Esto asegura que la madera sea menos propensa a agrietarse o deformarse tras el corte. El motor del incisor de 0,75 kW garantiza un corte fiable. Disco principal: La escuadradora Cormak MJ45-KB4 está equipada con un disco principal que es la herramienta de corte principal. Un motor eléctrico acciona el disco, permitiendo cortes precisos de los materiales. Con un disco de 350 mm de diámetro, la altura máxima de corte es de 105 mm. Regulación manual del incisor: El ajuste manual del incisor es sencillo y eficaz, permitiendo una adaptación rápida y precisa de la herramienta. Los topes facilitan el restablecimiento de los ajustes anteriores y la ubicación intuitiva del ajuste en el puesto de trabajo del operario permite realizar cambios sin interrumpir el trabajo. Características y funciones de la escuadradora: - Gran superficie de trabajo: Equipada con una superficie de trabajo espaciosa, facilita la manipulación de paneles de gran tamaño. - Desplazamiento suave: El sistema de desplazamiento utiliza guías de acero endurecido y bolas de acero, lo que facilita el corte longitudinal incluso de tableros o chapas largas. - Ajuste de ángulo y profundidad de corte: Permite regular tanto el ángulo como la profundidad de corte según las necesidades específicas de cada proyecto. - Sistema de seguridad: Incluye protecciones y sistemas de parada de emergencia que garantizan la seguridad durante el uso. Aplicación de escuadradoras con incisor para madera: La escuadradora con incisor se utiliza principalmente en la industria de la carpintería y la fabricación de ventanas para el corte de madera y materiales derivados. Es ideal para cortar tablas, tableros de partículas, paneles MDF y otros materiales similares. La Cormak MJ45-KB4 es una herramienta avanzada que se destaca por su alta precisión. Parámetros técnicos Dimensiones de la mesa: 990 x 575 mm Longitud del carro: 3200 mm Ancho de corte con guía: 1250 mm Corte transversal con guía transversal: 3100 mm Inclinación de la sierra: 0° - 45° Diámetro del disco principal: Ø350 mm Diámetro del orificio del disco: Ø30 mm Altura de la hoja: 0-105 mm Altura de la hoja con inclinación 45°: 0-73 mm Revoluciones del eje principal: 4000 / 6000 rpm Diámetro del disco incisor: Ø125 mm Diámetro del orificio del disco incisor: Ø20 mm Revoluciones del incisor: 8000 rpm Potencia motor principal S1/S6: 5,5 kW / 9 CV Potencia motor incisor S1/S6: 0,75 kW / 1,2 CV Diámetro conexión aspiración bajo mesa: 100 mm Diámetro conexión aspiración protección disco: 80 mm Peso de la máquina: 680 kg La máquina se entrega sin discos de Ncjdpotz Smiefx Ahxsl

Año de fabricación: 2013, Estado: listo para usar (usado), Carga conectada: 4kW, peso: 1t. Nodpfx Ahohlp Efoxscl
