CNC

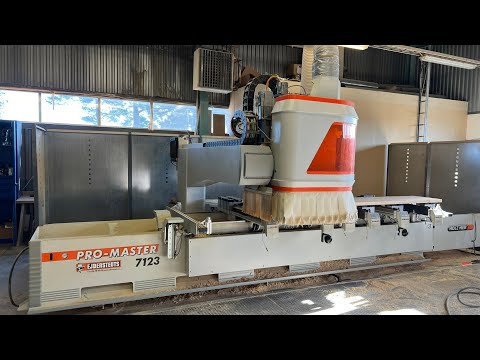

HOLZ-HER PRO-MASTER 7123K

Marca: Holz Her
Modelo: PRO-MASTER 7123K
Número de serie: 527/0-705 5010147
Año de fabricación: 2007

- 2 conos HSK incluidos + varias brocas para la caja de taladros
- Viene con varias ventosas y algunas piezas de repuesto

Información técnica
4 ejes (eje c)
6 haces
Regulación motorizada de los haces
Número de brocas verticales: 24
Número de brocas verticales en el eje X: 10
Número de brocas verticales en el eje Y: 8
Distancia entre ejes 32 mm
Doble husillo horizontal en eje X: 2
Doble husillo horizontal en eje Y: 1
Distancia entre ejes: 64 mm
Área de trabajo: 3200x1260 mm
Recorrido máximo X= 3866 mm Y= 1650 mm Z= 325 mm
Altura de paso de trabajo para husillo de cambio de herramienta con conexión de herramienta HSK 63F: 345 mm
Cjdpsrz Irrjfx Ab Ashc
Espesor máx. de mecanizado/altura de paso (tope trasero) 175 mm
Tamaño máx. de la pieza de trabajo para taladros verticales: X=3730R/ 3460L mm Y=1570 mm
Tamaño máx. de la pieza para taladros horizontales X: X=3450R/ 3370L mm Y= 1315 mm
Tamaño máx. de la pieza para taladros horizontales Y: X=4760R/ 3300L mm Y= 1385 mm
Tamaño máx. de la pieza para fresado de cantos, menos el radio de la fresa (herramienta de 25 mm de diámetro x 125 mm, HSK): X=3510R/ 3525L mm Y=1445 mm Z=280 mm
Tamaño máx. de la pieza para ranurado en X (herramienta de ranurado central dim. aprox. 120 mm): X=3300R/ 3760L mm Y=1585 mm
Tamaño máx. de la pieza para el ranurado en Y (dimensión de la herramienta de ranurado central aprox. 120 mm): X=3200R/3860L mm Y=1485 mm
Velocidad máx. de desplazamiento eje X: 100 m/min
Velocidad máx. de desplazamiento eje Y: 100 m/min
Velocidad máx. de desplazamiento eje Z: 25 m/min
Velocidad máx. de desplazamiento eje C: 60 m/min
Potencia del motor de la unidad de taladrado 3 kW
Potencia del motor de la sierra 1,5 kW
Potencia del motor de la unidad de electrohusillo con sistema de sujeción: 6 kW
Velocidad del electromandril: 1000-18000 rpm
Potencia: 22 kW, 50 Hz, 400 V, trifásica
Aire comprimido: presión de trabajo 6,0 bar presión límite admisible 8,0 bar
Consumo de aire 300 l/min
Capacidad de aspiración: aprox. 5300 m3/h
Diámetro de la boquilla de aspiración: 250 mm

Tamaño
Longitud con armario de control: 6420 mm
Anchura total: 3760 mm
Altura con campana extractora: 2475 mm
Peso: 4200 kg

Programa Campus NC-HOPS
Sistema operativo Microsoft Windows
Sistema de variantes gráficas con HOP y propiedades CAD/CAM
Para la creación de variantes de piezas con tecnología macro
Manejo del programa
Configuración de superficies conforme a Windows y guía del operario
Programación de macros / variantes
Modos de indicación y simulación
Posibilidad de exportación e importación a los distintos programas de rama
Posibilidades de interacción con diversos programas de rama

Nº de artículo: 2002061BXA

con reserva de los datos técnicos presentados incorrectamente
