Sierra automática de aluminio

Orix

Innovación de producto: sistema de corte tipo "ORIX"

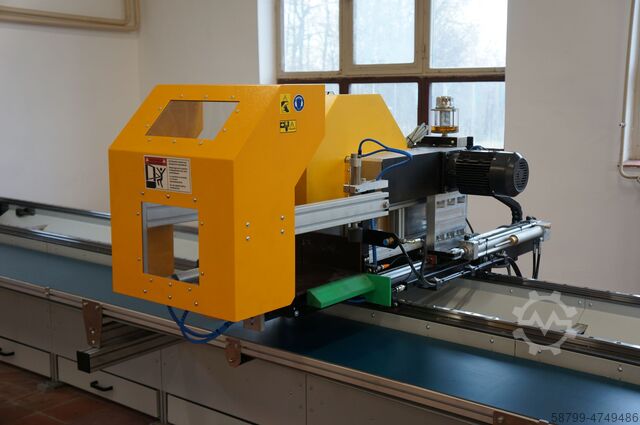

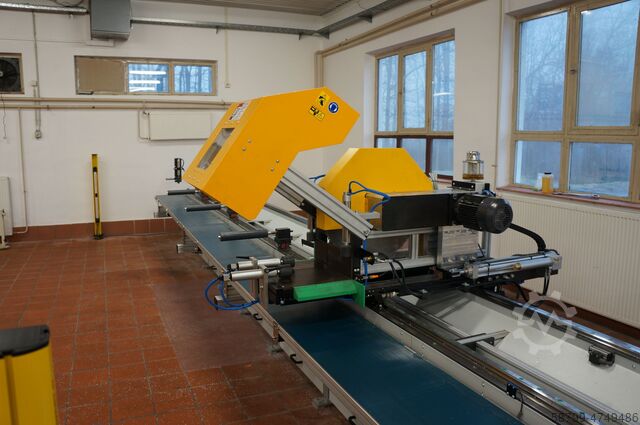

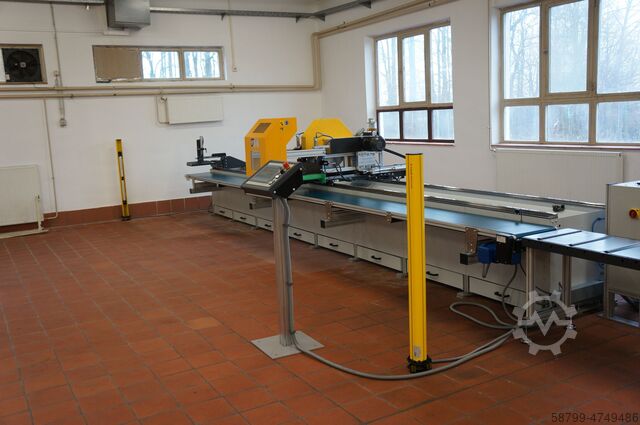

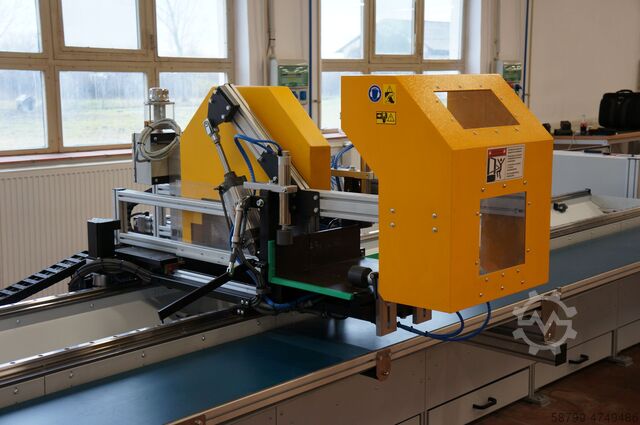

Con este sistema de corte, se pueden procesar de forma totalmente automática diversos perfiles de aluminio. La máquina consta de una estructura base estable. Para el posicionamiento del cabezal de corte, se utilizan guías de estrella y carros de desplazamiento de precisión. Los accionamientos están equipados con servomotores. Para el corte, el cabezal de corte se desplaza 300 mm hacia adelante en el eje Y y puede cortar sin problemas perfiles especiales, placas o perfiles Item y Bosch. La mesa de apoyo consta de rodillos móviles que se desplazan a la posición correcta según la longitud del perfil. Todos los rodillos también están montados en carros de desplazamiento de precisión. El sistema de corte también tiene una mesa de descarga estable en la que se colocan las piezas de aluminio cortadas. (Opcionalmente, las piezas cortadas también pueden transportarse directamente a través de una cinta transportadora, incluidos los virutas). La máquina está disponible con una longitud de perfil de 6.000 mm, lo que resulta en una longitud total de 7.000 mm. El sistema de corte se suministra con un sistema de pulverización de cantidad mínima de 2 canales adecuado. Además, el sistema se suministra con una hoja de sierra de 400 o 600.

Sus ventajas:
• Prácticamente no hay arañazos, ya que el material no se desliza sobre una mesa de fundición.
• Mejor eliminación de las virutas de corte (no es necesaria una extracción).
• Ocupa muy poco espacio: 4.000 mm / 7.000 mm.
• Pieza de desecho más pequeña (longitud de la pieza de desecho de 50 mm).
• Proceso seguro (cortina de luz).
• Fácil eliminación del material (cinta transportadora o mesa con cepillos).
• No es necesario el reposicionamiento como en el caso de la repetición de una máquina de corte normal.
• No hay pérdidas de dimensiones.
• Rodillos enchufables que sujetan cualquier tipo de perfil especial de forma segura y, por lo tanto, garantizan un corte perfecto.

Proceso de trabajo
Introduzca la longitud del perfil en el control. A continuación, el cabezal de corte se desplaza a la longitud preestablecida.
El operador coloca el perfil de aluminio e inicia el sistema de corte. El sistema de corte localiza la posición del corte inicial mediante un sensor de reconocimiento del corte inicial. Se realiza el corte inicial. Después de cortar, el cabezal de corte regresa y el sistema de corte se posiciona en la siguiente coordenada introducida y vuelve a cortar el perfil de aluminio.

Estos procesos se repiten hasta que el perfil esté completamente cortado.
Todas las piezas cortadas se colocan en la mesa de descarga o en la cinta transportadora de forma que se evite que se dañe el material.
La tensión del material, al igual que en las sierras de aluminio convencionales, se realiza directamente en el cabezal de corte con sujeciones verticales y horizontales.
Una vez que el perfil de aluminio está cortado, el cabezal de corte vuelve automáticamente a la siguiente posición de colocación. El proceso de trabajo puede repetirse. Opcionalmente, se pueden utilizar transportadores transversales para la alimentación automática. Para mayor seguridad, se pueden integrar vallas o una cortina de luz. El control está disponible en 2 versiones diferentes: 1. control Diethei, 2. control Siemens. La clasificación del material en diferentes contenedores o según diferentes longitudes se puede realizar opcionalmente.
