Máquina de medición de coordenadas

Zeiss Accura

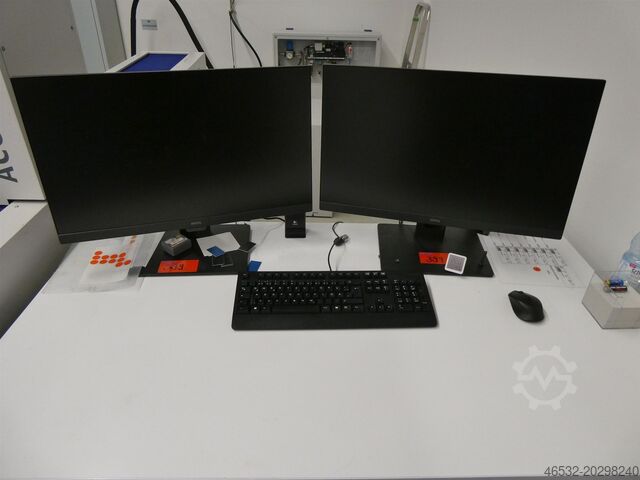

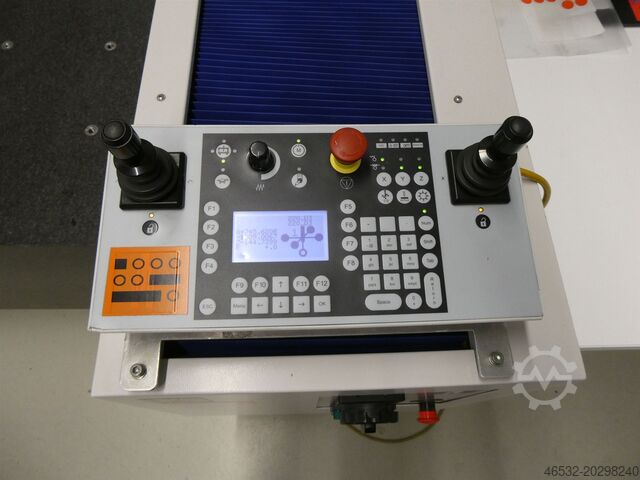

Estado: como nuevo (usado), Año de fabricación: 2013, rango de medición Eje X: 1.600 mm, rango de medición Eje Y: 4.200 mm, rango de medición eje Z: 1.500 mm, peso de la pieza (máx.): 5.000 kg, Equipamiento: placa de características disponible, CARL ZEISS, máquina de medición de coordenadas CNC ACCURA II, tamaño 16/42/15 Año de fabricación: 2013. Remanufacturada: 2025. Rango de medición: X = 1600 mm, Y = 4200 mm, Z = 1500 mm. Control: C99 SR VII. Panel de control: BP26_SE. Sensor: VAST XT GOLD y RDS-CAA con VAST XXT. Magazín intercambiable para palpadores: Multi Sensor Rack MSR. Compensación automática de temperatura. Precisión: VAST XT GOLD / RDS-CAA XXT. MPE-E 3,6 + L/300 4,9 + L/200. Bledpfx Akeydnzcowok R0 2,4 5,5. MPE-P 3,6 4,9. MPE-THP 3,7/68 seg 4,7/68 seg. RONt 3,5 5,5. Estación de trabajo HP Z4 con Windows 11 y monitor de 27". Calypso Basic, versión actual. Cualquier otra opción disponible. Accesorios: Esfera de calibración. Palpadores intercambiables XT y XXT. Plazas intercambiables en el magazín. Accesorios para palpadores. Documentación. Otros accesorios.

Estado: muy bueno (usado), Año de fabricación: 2014, Funcionalidad: totalmente funcional, rango de medición Eje X: 1.200 mm, rango de medición Eje Y: 2.000 mm, rango de medición eje Z: 1.000 mm, Rangos de medición Eje X: 1200 mm Eje Y: 2000 mm Eje Z: 1000 mm Incertidumbre de medición de longitud según ISO 10360 E = [2,6 + 4L/1000] µm Control CNC Renishaw UCC S5 Panel de control Renishaw MCU-5, opcionalmente MCU-5W inalámbrico Sensores de temperatura Renishaw Sistema de palpación Renishaw REVO-2, sistema de escaneo de 5 ejes Sistema de cambio de palpadores Renishaw (Precio REVO, aprox. 80.000 €, nuevo) Software Inspect3D Inca V6, nueva licencia (todos los idiomas) Bsdodv I Abopfx Akwolk Año de fabricación original: 2014, modernizado en 2017 y 2025 Posibilidad de intercambio por otra máquina de medición por coordenadas (CMM).

Estado: muy bueno (usado), Año de fabricación: 2019, Funcionalidad: totalmente funcional, rango de medición Eje X: 2.000 mm, rango de medición Eje Y: 3.000 mm, rango de medición eje Z: 1.500 mm, Zeiss Accura II - Rango de medición: 2000x3000x1500 mm - RDS con XXT (opcionalmente, sistema LineScan) - C99 Bsdpfx Aszpzp Nekwslk - Sistema de amortiguación neumática - Sistema de seguridad láser instalado - Sistema de secado de aire comprimido incluido - Cambiador de sondas, esfera de calibración y placa de aluminio con rosca, incluidos - Última versión del software Calypso básico para control numérico (CNC) - Instalación y calibración incluidas (posibilidad de certificación ILAC)

Estado: muy bueno (usado), Año de fabricación: 2008, rango de medición Eje X: 700 mm, rango de medición Eje Y: 900 mm, rango de medición eje Z: 500 mm, ZEISS ACCURA MASS 7/9/5 Año de fabricación: 2008 Reacondicionado: 2025 Rango de medición: X = 700 mm, Y = 900 mm, Z = 500 mm MPE E = 1,6+L/333 a 18-22 °C R0 = 1,7 MPE-P = 1,7 MPE-THP = 2,5/50 seg RONt = 1,7 Características del equipo, equipamiento: Control C99 SR VII compensación automática de temperatura sensórica VAST XT GOLD revista de cambio de palpadores opcional accesorios para palpadores opcionales esfera de calibración Estación de trabajo HP con monitor Blodjyxdmfjpfx Akwjk Software: Calypso Basic, versión actual Opciones: Calypso según elección Accesorios adicionales

Estado: usado, CARACTERÍSTICAS TÉCNICAS - Número de ejes : 4 - Número de husillos : 1 - Número de torretas : 1 HUSILLO PRINCIPAL - Extremo de husillo : A2-8 - Potencia de husillo : 18,5 |kW] - Velocidad del husillo : 4.000 [Rev./min] - Diámetro máximo en barra : 80 [mm] - Longitud maxi de mecanizado : 728 [mm] - Diámetro máximo mecanizable : 460 [mm] - Precisión de indexación eje C : 0,001 [°] TORRETA - Número de posiciones : 12 - Número de posiciones motorizadas : 12 - Carrera X/Z : 260/795 [mm] - Carrera Y : +/- 50 [mm] - Tipo de herramienta : BMT - Velocidad herramientas giratorias : 6000 [Rev./min] CONTRA-PUNTA - Tipo de contra-punta : Numérique - Tipo de cono : CM5 - Carrera de contra-punta : 650 [mm] ALIMENTACIÓN ELÉCTRICA - Tensión de alimentación : 400 [V] - Potencia instalada : 39 [kVA] DIMENSIONES TOTALES - Dimensiones en el suelo : 3.110 x 1.922 [mm] - Altura máquina : 2.120 [mm] - Peso de la máquina : 6.100 [Kg] HORAS MÁQUINA - Horas en tensión : 26654 [h] - Horas de trabajo : 15488 [h] EQUIPAMIENTO - CNC : CELOS - Programación interactiva : MAPPS 4 - Interfaz : USB, PCMCIA, RJ45, RS232 - Palpador herramientas : Renishaw - Recipiente de riego * con bomba de alta presión : 15 [bares] - Transportador de virutas - Palpador herramientas - Recuperador de piezas - Cinta transportadora de piezas - Cambio de sentido : LNS QUICK LOAD SERVO 80 S2 - Número de porta-herramientas fijas : 9 Bsdpsx Tvkljfx Akwelk - Número de porta-herramientas giratorias : 3 - Transformador eléctrico - Mandril de pinzas

Año de fabricación: 2008, Estado: muy bueno (usado), ZEISS ACCURA 16.24.10 RDS-CAA X 1.600 / Y 2.400 / Z 1.000 Palpador RDS CAA con tecnología VAST XXT Blodpfenp Hvujx Akwek Sistema de cambio de palpador 8 posiciones Control C99 Software a petición - Calypso / HolosNT Garantía 12 meses Instalación, puesta en servicio, aceptación según DIN EN ISO 10360-2,4,5

Estado: muy bueno (usado), Año de fabricación: 2011, Funcionalidad: totalmente funcional, rango de medición Eje X: 1.200 mm, rango de medición Eje Y: 1.800 mm, rango de medición eje Z: 1.000 mm, Máquina de medición ZEISS ACCURA Il 12/10/10 automática Campo de medición: 1200x1800x1000 mm Blodpfoxq R R Eox Akwok Cabezal: ZEISS RDS CAA Sensor: ZEISS VAST XXT - TL3 Cambio de palpadores: 3 posiciones Controlador: ZEISS C99 Software: Calypso 2011 Año de fabricación: 2011 Garantía: a convenir Descripción: máquina completamente operativa y en excelentes condiciones estéticas

Estado: nuevo, Año de fabricación: 2025, Diámetro del tubo: 48,3 mm Espesor de pared: 3,25 mm Radio de curvatura mín./máx.: 180 mm Velocidad de curvado: 20°/seg Requisito total de potencia: 2,4 kW Peso de la máquina aprox.: 700 t Dimensiones aprox.: 3880 x 800 x 1250 mm Sistema completo TUBOMAT - Longitud 3000 mm Equipamiento básico de curvado: • Control electrónico Siemens SIMATIC • Selección de funciones y manejo a través de panel táctil de 4,3 pulgadas • Selección preestablecida de 4 ángulos de curvado conocidos o modo de programación • 80 espacios de memoria para hasta 10 conjuntos • Indicador de valor nominal/real para ángulo de curvado • Cabezal de curvado compacto adelantado • Concepto de herramienta optimizado • Accionamiento de curvado hidráulico, operación mediante palanca manual comprobada • Sujeción del tubo hidráulica • Ajuste del patín hidráulico • Extracción hidráulica del mandril de curvado • Máquina móvil Unidad de corte para cortes precisos en ángulo recto: • Visualización de la posición de la sierra mediante láser lineal • Protección de la sierra abatible • Avance ajustable de la sierra Unidad de desbarbado para desbarbado interno y externo Base universal como unidad motriz para accesorios de montaje: • Con dispositivo giratorio para mejor accesibilidad Incluye equipamiento opcional: - Incluye 6 topes de longitud y ángulo cada uno – Longitud 3000 mm - Indicador de posición de 2 ejes para longitud y rotación (visualización en el panel táctil) – Longitud 3000 mm - Extracción anticipada del mandril para optimización de la calidad del arco • Para uso de mandriles esféricos • El mandril se extrae automáticamente durante el proceso de curvado • Ajuste programable continuamente hasta 10° - Lubricación automática del mandril mediante sistema de lubricación mínima de aceite - TUBOLUB Z-M (5 litros/envase) para lubricación mínima - Interfaz para conexión en red e importación de datos desde PIPEFAB - Accesorio de montaje para montaje de anillos cortantes con sistema de medición (ajuste automático de presión) - Software - PIPEFAB 4.0 BE Paquete Básico de software de curvado de tubos • Base de datos Oracle Express para aplicación individual • Creación de isometrías (tubo único) • ConCSVImp - Interfaz para importación en formato CSV • Cálculo de datos de curvado considerando recuperación elástica, estiramiento y rebote • Verificación de longitudes de sujeción, inicial y final • Salida de datos de curvado (impresión) Bedexcuicjpfx Akwolk • BendSim - Simulación de curvado y visualización gráfica mediante configuración paramétrica de herramientas • BendCon - Creación y transferencia de datos de curvado NC para TUBOMAT - IsoTools – Visualización 3D, herramientas de rotulación - ConSTEP - Interfaz de importación en formato STEP - Portaherramientas - Herramientas de curvado compuestas por rodillo de curvado, pieza de sujeción y patín (fijo) - Mandriles para curvado de 3000 mm para tubos de acero con canal de lubricación para lubricación mínima de aceite - Conexión premontada - Placas de apoyo para premontaje de anillos cortantes con ajuste automático de presión para tubos de acero y acero inoxidable - Puesta en marcha - Costes de embalaje

Estado: usado, Año de fabricación: 1992, velocidad del husillo (min.): 7.500 rpm, velocidad del cabezal (máx.): 24.000 rpm, 4 husillos de esmerilado accionados por motor (refrigerados por líquido, con aire de barrera / lubricación por niebla de aceite), incluyendo el convertidor HF REFU. Por ejemplo, destinados a alimentar los husillos de una Voumard 400 CNC T4. Husillo de esmerilado GMN TSSV 170-7500: 7.500 rpm, 350V, 19,3A, 7,5kW, 250 Hz Husillo de esmerilado Voumard BM15-170: 15.000 rpm, 350V, 35A, 18kW, 250 Hz Husillo de esmerilado Voumard BM18-15032: 18.000 rpm, 350V, 28,5A, 12kW, 600 Hz Bedjl Tn Afjpfx Akwjlk Husillo de esmerilado Voumard BM24-150: 24.000 rpm, 350V, 27A, 12kW, 800 Hz REFU HF-Umformer 316/25: Convertidor de alta frecuencia (inversor, convertidor de frecuencia) Convertidor/inversor de frecuencia para alimentar los husillos motorizados. Husillo motorizado de herramienta GMN, husillo de esmerilado por motor. Los husillos están completamente funcionales, sin garantía – Año de fabricación aprox. 1992. Disponemos de un lote de varios ejes de husillo de esmerilado/portamandriles para cuerpos abrasivos adecuados para estos husillos de esmerilado, los cuales pueden adquirirse por separado. Precio / detalles bajo consulta. Reservado el derecho de error/omisión en todas las especificaciones técnicas. Solo vendemos a países de la Comunidad Europea.

Estado: muy bueno (usado), Año de fabricación: 2021, Ejecución de doble husillo Con cabezal de fresado con eje C con eje Y Con herramientas motorizadas Control FANUC Series 31i Model 5 Diámetro de torneado - 540 mm Longitud de torneado - 1.040 mm Recorrido del eje Y 170 mm (+/- 85) Montaje del husillo ASA A2-6 Velocidades del husillo 5.000 rpm cada uno División del eje C 0,001° Cabezal de fresado eje B 240° División 0,001° Velocidades del husillo 12.000 rpm Torreta con 12 posiciones motorizadas Revista de herramientas con 80 posiciones Bsdpfx Aezbr Alekwolk Dispositivo de recogida de piezas Medición de herramientas Alimentador de barras LNS Sprint 565 S2 Accesorios diversos MARCELS MASCHINEN CH
